C-Power7200异步视频卡

最大640×480像素视频播放、硬件解码 高保真立体声音频输出 256~64K级灰度,高刷新频率
【产品简介】

C-Power 7200深圳市流明电子有限公司最新推出的“异步视频”控制系统。

C-Power 7200支持最大640×480像素视频播放,硬件解码,高保真立体声音频输出。最新高性能CPU级DDR3内存确保视频播放流畅,大容量板载存储芯片能存储播放各种规格的主流视频节目格式(MP4,AVI,MPEG等等),几个小时以上的视频节目播放。

C-Power 7200支持256~64K级高灰度智能设置,极高刷新频率。

C-Power 7200支持智能参数设置,轻松设置各种LED显示屏


【产品功能规格】

控制面积
最大640×480像素

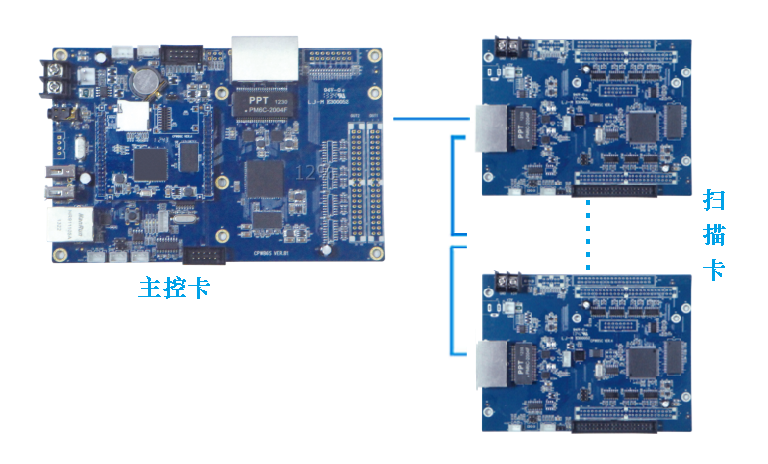

注:每块主控卡最多可带254块扫描卡;所带扫描卡越多,刷新频率越高,显示效果就越好
灰度等级
256级~64K级灰度智能设置

存储容量

标配板载256M字节,4G字节,8G字节等多个版本可选

支持节目内容

支持视频MP4、AVI、MPEG等主流视频格式文件,硬件解码
 可播放多达数小时的视频节目
支持Flash(SWF)、动画(GIF)、图片、文本、时钟、温度等多种节目类型
60多种动作特效,飘雪、马赛克、扇形展开等等;各窗口独立设置环绕边框
万国语言节目,文本可多窗口透明叠加显示
多节目方式,屏体上最大可存储640个节目
菜单式节目分层管理,编辑管理简单快捷
支持节目按时段播放 ,精确到星期、时、分

分窗口方式

每个节目最多支持10个播放窗任意分割、各窗口支持不同格式的内容同时播放

附属功能

板上自带实时时钟RTC管理和设置。模拟时钟、数字时钟,透明显示
支持温度、湿度等环境数据节目
支持外挂光敏(实现32级亮度自动调节)

板载可选字库

128MB字库和系统空间
全规格英文字库,客户可自行编辑
可选加载16×16、24×24、32×32、40×40、48×48、56×56等多种点阵亚洲语言字库(中文简体、中文繁体、日文、韩文等可选)
支持内置多达8种不同字体的字库,同时显示

标配软件

LED控制中心(LedCenter)5.2.0以上版本

标配通信方式

TCP/IP网口:10M/100M自适应网口
USB接口:支持U盘传递节目数据
RS232/RS485高速串口一个:最大波特率为115200
 支持模组类型智能设置工具,支持几乎所有户内或户外模组

红外遥控选播

支持红外遥控选播节目、功能控制

外挂通信配件支持

支持外挂多种无线通信方式:WIFI、GPRS/CDMA模块、ZigBee模块、RF无线模块等

其它

提供丰富的二次开发接口和接口手册,提供二次开发演示程序及源代码



【相关下载】

软件




LedCenterM软件:具有一流的人机界面,操作简便、功能强大。操作人员非常轻易的就能利用LedCenter编制出例如含有多窗口、多种文件格式(图片、动画、文本及其组合)、多种播放效果等的专业LED节目,并管理显示屏。

            操作手册

1. 软件操作手册

LedCenterM V5.0.6新软件说明书:中英文 点击下载

2. 红外遥控操作手册    中英文 点击下载

1. 软件操作手册

2. C-Power系列红外遥控器操作手册

工程工具和手册

 工程安装手册                  点击下载
 LedTool (支持网络设置NEW!)             点击下载
C-Power 5200控制卡安装尺寸示意图   点击下载
工程师专用的硬件安装、调试手册
独立的异步控制卡设置工具(LedCenter已包含此工具)
主控制板ANVB3S外观尺寸、安装孔位置示意图

二次开发接口手册

 动态库和开发手册 点击下载

二次开发动态库及接口手册(2012年8月30日更新)

二次开发演示程序及源码

 动态库开发包demo 点击下载

二次开发演示程序,以及演示程序源代码等(2012年8月30日更新,含CS/VC/VB/Delphi接口和demo源程序)

外部调用通信协议协议(中英文)                  点击下载

外部通信协议,支持外部设备通过协议简易控制显示

 转接板和扣板

(红色字体的可提供产品)

KB02扣板投板文件 点击下载
KB20扣板投板文件 点击下载
KB21扣板投板文件 点击下载
KB22扣板投板文件 点击下载
KB23扣板投板文件 点击下载
KB25扣板投板文件 点击下载
KB13扣板投板文件 点击下载
KB02接口定义:(全彩静态)

2 R1 B1 R2 B2  N   N   N  N 16
1 R1 G1 R2 G2 CK LD OE N 15


KB20接口定义:(全彩兼容双色16扫,16扫时B2为D)

2 A B  C  B2 G1 G2 LD CK16
1 N N B1 OE R1 R2  N  N 15


KB21接口定义
2 G1 N  G2 N  B N  LD  N 16
1 R1 B1 R2 B2 A C  CK  OE15

KB22接口定义

2  N  N  NC B1  N N N D 16
1 CK LD R1 G1 OE A B C15


KB23接口定义

2 G1 R2 B2 G3 R4 B4 A C LD N 20
1 R1 B1 G2 R3 B3 G4 N B CK OE19


KB25接口定义

2 G  N  N  A   B  10
1 R  B CK  LD OE 9


KB13接口定义:(双色屏)

2OE R1 R2 G1 G2 CK LD N 16
1 A   B     C   D   OE  N  N   N 15
